PCB激光打標機打碼電路板層材料效果

2020-04-22 返回列表

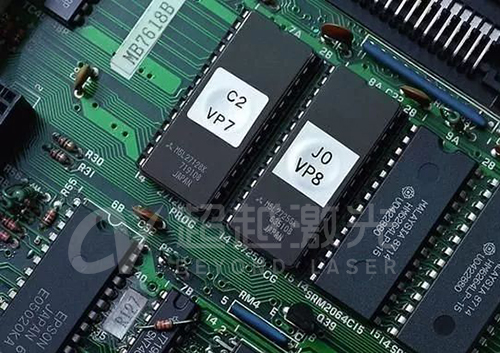

中國在加大開放工業以及制造業的政策下，吸引了國內外制造業的大規模轉移，大量的電子產品制造商將工廠設立在中國，并由此帶動了包括PCB電路板在內的相關產業的發展，而pcb作為電子元器件的支撐體，是電子元器件電氣之間互相連接的載體，無論是手機、電腦、平板、汽車等等，都會用到pcb電路板，在這一過程中，對于pcb的標識打碼顯得尤為重要，pcb激光打標機不僅可以對元器件進行二維碼等標記打碼，還發揮著巨大的優勢。

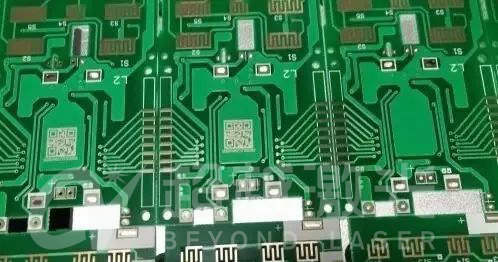

PCB的標識加工主要有絲印和激光打標兩種，激光打標機以其精準性和靈活性，能彌補絲印加工的不足，逐漸成為PCB標記的優良加工工具，僅僅是打標是不夠的，pcb激光打標機還能夠跳號標記，實現一物一碼，在PCB上打二維碼標記，能夠做到質量追溯，讓用戶一鍵知曉產品信息，通過激光可以打出各種文字、符號和圖案等，字符大小可以從毫米到微米量級，這對產品的防偽有特殊的意義。

高精度：pcb激光打標機在材料表面可打0.1mm以下的細線以及0.5mm以內的字符、數字，適合電路板這種要求極細小圖形和文字的標識。
高質量：激光打標機能實現芯片的長久性清晰標刻，不因高低溫、酸堿性、摩擦等外在因素而消退標識。
安全環保：只產生少量氣體并通過抽風排放，不需要化學物質輔助，盡可能地保護操作人員的安全和工作環境。

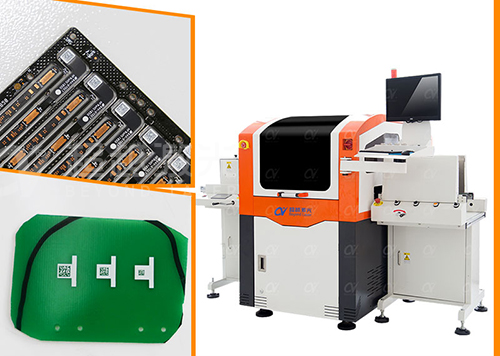

大部分企業已經將PCB激光打標機的投入使用，能夠讓生產加工效率和產品良率有明顯的提升，節省了不少耗材費用，且全自動產線的運行也降低了人工成本，以更便捷的方式帶給制造業新的生機。

（本文由超越激光整理原創，轉載須注明出處：www.ounen.cn，請尊重勞動成果，侵犯版權必究）
